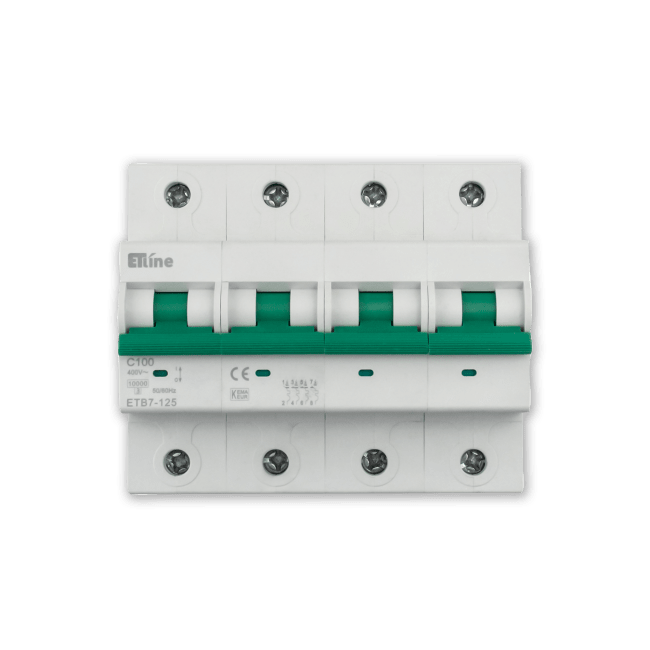

ETLINE AUTOMAT 4P 100A C-KAR
MODULÆR EFFEKTBRYTER 10kA
Produktnummer: 1634613
Produsent: ETLINE
Prisenhet: STK
Minste salgsforpakking: STK = 1 STK
Minste salgsforpakking: STK = 1 STK
Lagerbeholdning:
inkl. mva.
ETLINE - Etman's eget sikringsmateriell
ETLINE ETB7-125, automatsikring/modulær effektbryter. ETB7-125 er godkjent etter IEC/EN 60898 og kan benyttes i anlegg for usakkyndig betjening.
Merkestrøm (In): 100A.
Merkespenning (Us): 230/400V AC.
Antall poler: 4.
Antall moduler: 6 (108mm).
Utløserkurver iht. IEC/EN 60898: C-kurve.
Bryteevne iht. IEC/EN 60898: 10kA ved 230/400 V.
Tiltrekkingsmoment: 3,5Nm.
Ledertverrsnitt enkjernet/Flertrådet: 1,5‐50mm²
Ledertverrsnitt mangetrådet med endehylse: 1,5‐35mm²
Ved tilkobling av mer enn 1 stk leder, tillates maksimalt 2 stk ledere av samme utførelse og ledertverrsnitt i samme klemme.
Aluminiumsledere skal ikke tilkobles direkte på klemmer, godkjente Al/Cu-overganger skal benyttes.
Merkestrøm (In): 100A.
Merkespenning (Us): 230/400V AC.
Antall poler: 4.
Antall moduler: 6 (108mm).
Utløserkurver iht. IEC/EN 60898: C-kurve.
Bryteevne iht. IEC/EN 60898: 10kA ved 230/400 V.
Tiltrekkingsmoment: 3,5Nm.
Ledertverrsnitt enkjernet/Flertrådet: 1,5‐50mm²
Ledertverrsnitt mangetrådet med endehylse: 1,5‐35mm²
Ved tilkobling av mer enn 1 stk leder, tillates maksimalt 2 stk ledere av samme utførelse og ledertverrsnitt i samme klemme.
Aluminiumsledere skal ikke tilkobles direkte på klemmer, godkjente Al/Cu-overganger skal benyttes.
| Spesifikasjoner | |
|---|---|
| Spenningstype | AC |
| Innbyggingsdybde | 49.5Millimeter |
| Merkestrøm | 100Ampére |
| Merkespenning | 400Volt |
| Frekvensområde | 50 - 50Hertz |
| Utløsningskarakteristikk | C |
| Nominell isolasjonspenning Ui | 500Volt |
| Energibegrensningsklasse | 3 |
| Forurensningsgrad | 3 |
| Bredde i antall modulmellomrom | 6 |
| Beskyttelsesklasse IP | IP20 |
| Antall beskyttede poler | 4 |
| Medkoblende nulleder | Ja |
| Tilkoblingsbart ledertverrsnitt entrådet | 1.5 - 35Kvadratmillimeter |
| Tilkoblingsbart ledertverrsnitt flertrådet | 1.5 - 50Kvadratmillimeter |
| Omgivelsestemperatur under drift | -25 - 40Grad Celsius |
| Poltall (totalt) | 4 |
| Nominell bryteevne Icn iflg. EN 60898 bei 400 V | 10Kilo-Ampére |
| Nominell bryteevne Icn iflg. EN 60898 bei 230 V | 10Kilo-Ampére |
| Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V | 10Kilo-Ampére |
| Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V | 10Kilo-Ampére |
| Merkespenningstyrke Uimp | 4kilovolt |
Etter forskrift om elektrisk utstyr § 21 plikter Etman å informere våre forbrukere om at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet.
Ønsker du mer informasjon om hva du kan gjøre selv, se ekstern lenke til dsb (Direktoratet for samfunnssikkerhet og beredskap)
