ETLINE KOBLINGSKLEMME PEN

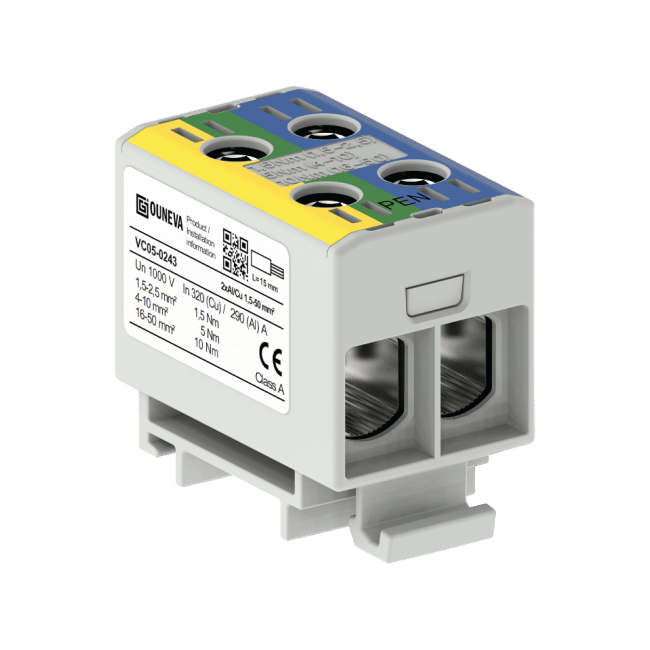

ETLINE koblingsklemme PEN Al/Cu 50 mm² dobbel er en gul/grønn og blå koblingsklemme for PEN-ledere, med 4 terminaler for aluminiums- og kobberledere 1,5–50 mm². Klemmen brukes til å skjøte og forgrene PEN-ledere og monteres på 35 mm DIN-skinne. Klemmekroppen er av fortinnet aluminium, og isolasjonshuset er av polyamid i brannklasse UL94 V-0.

Tekniske data:
Produktserie: Koblingsklemme PEN Al/Cu 50 mm² dobbel
Farge: Gul/grønn og blå
Merkestrøm (In): 320 A Cu-leder, 290 A Al-leder
Merkespenning (Un): 1000 V AC / 1500 V DC
Antall terminaler: 4
Mål (B × H × D): 30 × 47,6 × 43,2 mm
Montering: 35 mm DIN-skinne
Kapslingsgrad: IP20
Materiale: Klemmekropp av fortinnet aluminium, isolasjonshus av polyamid PA66 (UL94 V-0)
Ledertverrsnitt Al: 1,5–50 mm²
Ledertverrsnitt Cu: 1,5–50 mm² enkjernet/flertrådet, 1,5–35 mm² mangetrådet med endehylse
Maksimalt antall ledere per terminal: Al 1; Cu 3 (1,5–16 mm²), 2 (25 mm²), 1 (35–50 mm²)
Tiltrekkingsmoment: 1,5 Nm (1,5–2,5 mm²), 5 Nm (4–10 mm²), 10 Nm (16–50 mm²)
Skruehode: SW 5 (nøkkelvidde 5 mm)
Avmantlingslengde: 15 mm
Driftstemperatur: −25 til +80 °C
Minste installasjonstemperatur: +5 °C

Merknader:
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Mangetrådet leder (klasse 5 og 6) bør ha endehylse.
Ved flere ledere i samme terminal skal lederne ha samme tverrsnitt og utførelse.
Maksimalt antall ledere gjelder bare klemmer som monteres industrielt, se installasjonsmanualen.
Hver beskyttelsesleder (PE) og nøytralleder (N) skal ha sin egen terminal.
Én entrådet 16 mm² Al-leder (klasse 1) trekkes til med 5 Nm.
Hold igjen klemmen under tiltrekking, slik at den ikke vrir seg.
Klemmen skal monteres slik at lederne er avlastet for strekk.
Klemmen kan merkes med merkeskilt i 5 mm bredde.
