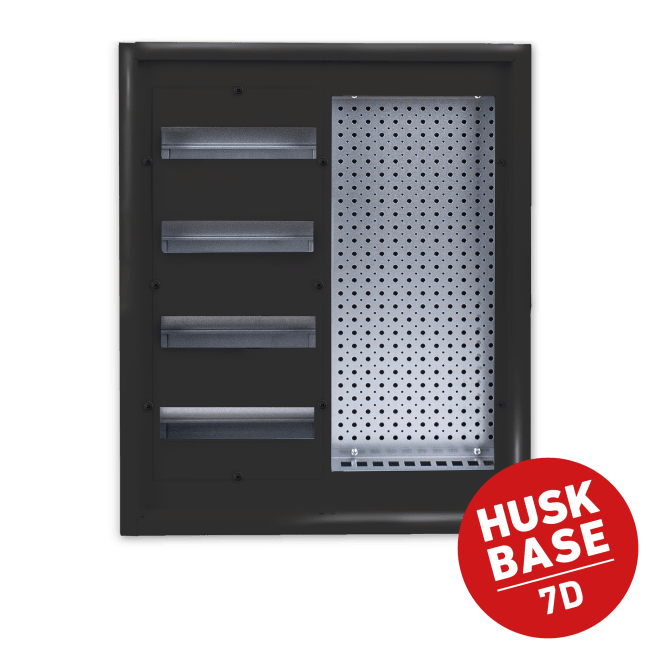

ETLINE SMARTSKAP SBS 4R 7D
SORT 4x12MOD
| Produktnummer: | 1740335 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
Husk at base bestilles utenom
ETLINE SmartSkap 4 rader SBS 7D sort er et innfelt sikringsskap med svakstrømsfelt på høyre side, for montasje i CC60-stenderverk med 12–24 mm veggtykkelse. Kraftfeltet har egen avdekking for enklere arbeid, feilsøking og måling, og keystone-patchepanelet kan tas ut for full tilgang til hele svakstrømsfeltet uten å fjerne frontavdekkingen. Base og front med innsats leveres som to separate varer, slik at basen kan monteres før fronten bestilles. Skapet er i samsvar med IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208.
Tekniske data:
Skaptype: SmartSkap 4 rader side-by-side (SBS) B55 7D sort
Standard: IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208
Godkjent for inntil (In): 3 × 80 A IT/TT 230 V AC 50 Hz, 4 × 80 A TN 400 V AC 50 Hz
Antall rader: 4 × 12 moduler (48 moduler totalt)
Svakstrømsfelt, innvendig (H × B × D): 558 × 234 × 56 mm
Keystone-patchepanel: 20 hull (2 panel à 10), avtagbart, i topp og bunn av svakstrømsfeltet
Utsparinger for innfelt Schuko-stikk: 3 stk, 50 × 50 mm
Frontmål (H × B): 718 × 578 mm
Innfellingsmål base (H × B × D): 688 × 545 × 67 mm
Dører: 2 stk, metall på kraftfeltet og plastvindu på svakstrømsfeltet for bedre signalgjennomgang
Jordskinner: 2 stk KLB24, 1 i topp og 1 i bunn
Materiale: Varmgalvanisert stål
Skruer: T25 (Torx)
Montering: Innfelt i CC60-stenderverk, veggtykkelse 12–24 mm
Kapslingsgrad: IP2XC
Farge: Sort (RAL 9005)
Merknader:
Basen bestilles separat: ETLINE SmartSkap base 7D justerbar (1740330).
Basen justeres etter justeringsveiledningen i produktarket «ETLINE Fordelingsskap smartskap».
Til utsparingene passer ETLINE stikk for SmartSkap 4 × Schuko (1634674), som monteres med brakett 1704554.
Tekniske data:
Skaptype: SmartSkap 4 rader side-by-side (SBS) B55 7D sort
Standard: IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208
Godkjent for inntil (In): 3 × 80 A IT/TT 230 V AC 50 Hz, 4 × 80 A TN 400 V AC 50 Hz
Antall rader: 4 × 12 moduler (48 moduler totalt)
Svakstrømsfelt, innvendig (H × B × D): 558 × 234 × 56 mm
Keystone-patchepanel: 20 hull (2 panel à 10), avtagbart, i topp og bunn av svakstrømsfeltet
Utsparinger for innfelt Schuko-stikk: 3 stk, 50 × 50 mm
Frontmål (H × B): 718 × 578 mm
Innfellingsmål base (H × B × D): 688 × 545 × 67 mm
Dører: 2 stk, metall på kraftfeltet og plastvindu på svakstrømsfeltet for bedre signalgjennomgang
Jordskinner: 2 stk KLB24, 1 i topp og 1 i bunn
Materiale: Varmgalvanisert stål
Skruer: T25 (Torx)
Montering: Innfelt i CC60-stenderverk, veggtykkelse 12–24 mm
Kapslingsgrad: IP2XC
Farge: Sort (RAL 9005)
Merknader:
Basen bestilles separat: ETLINE SmartSkap base 7D justerbar (1740330).
Basen justeres etter justeringsveiledningen i produktarket «ETLINE Fordelingsskap smartskap».
Til utsparingene passer ETLINE stikk for SmartSkap 4 × Schuko (1634674), som monteres med brakett 1704554.
Etter forskrift om elektrisk utstyr § 21 plikter Etman å informere våre forbrukere om at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet.
Ønsker du mer informasjon om hva du kan gjøre selv, se ekstern lenke til dsb (Direktoratet for samfunnssikkerhet og beredskap) http://www.sikkerhverdag.no/strom/gjor-det-selv/elektrisk-arbeid-dette-kan-du-gjore-selv-av-elektrisk-arbeid/
