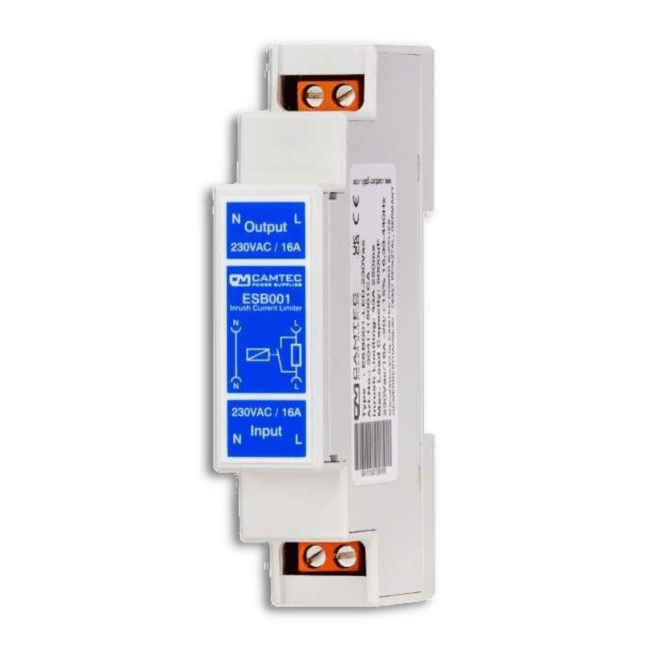

ETLINE LED STARTSTRØMBEGRENSER
16A 1-FAS 1MODUL 230VAC
| Produktnummer: | 1602109 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
Startstrømbegrenser for opptil 16A med LED-belysning
ETLINE ESB001.LED er en startstrømbegrenser på 1 modul for LED-belysning og andre kapasitive laster i 230 V-kurser opp til 16 A. Den kobles mellom vern eller kontaktor og last og begrenser startstrømmen ved innkobling, slik at automatsikringen ikke løser ut. Etter begrensningstiden kobles lasten direkte til nettet via et innebygd bypass-relé, og ved kontaktorstyring får kontaktene i kontaktoren mindre slitasje. Startstrømbegrenseren er i samsvar med EN 62368-1, EN 61010-1 og EN 61010-2-201.
Tekniske data:
Produktserie: ESB001.LED
Standard: EN 62368-1, EN 61010-1 og EN 61010-2-201
Merkestrøm (In): 16 A kontinuerlig
Merkespenning (Un): 230 V AC (184–264 V AC)
Frekvens: 16 ⅓–440 Hz
Maksimal startstrøm: 43 A topp / 30,1 A RMS (±6 %)
Begrensningstid: 250 ms (±50 ms)
Pause mellom to begrensninger: Minst 20 s
Maksimal kapasitiv last: 5000 µF
Anbefalt automatsikring foran: B13–B16 A (maks. 16 A)
Egenforbruk: 1,1 W ved 230 V AC
EMC: EN 55032 klasse B
Beskyttelsesklasse: II
Bredde: 1 modul (17,9 mm)
Høyde: 89,5 mm
Dybde: 62,8 mm
Montering: DIN-skinne
Kapslingsgrad: IP20
Ledertverrsnitt: 0,2–2,5 mm² enkjernet/flertrådet, 0,25–2,5 mm² med endehylse
Tiltrekkingsmoment: 0,5–0,6 Nm
Omgivelsestemperatur i drift: −40 til +55 °C (−40 til +50 °C ved 16 A)
Lagringstemperatur: −40 til +85 °C
Merknader:
Kun for kapasitive laster, for eksempel LED-drivere. Skal ikke brukes med transformatorer, spoler, motorer, varmeelementer, resistive laster eller DC.
Startstrømbegrenseren må slås på samtidig med lasten for å virke.
Ved kontaktorstyring skal startstrømbegrenseren kobles etter kontaktoren, ikke før.
Skal alltid ha automatsikring på maks. 16 A foran.
N-leder sløyfes gjennom. Begrensningen virker på faselederen.
Klemmene er kun godkjent for kobber (Cu).
Hold minst 18 mm avstand til varmeutviklende utstyr, og hold ventilasjonsåpningene over og under fri.
Tekniske data:
Produktserie: ESB001.LED
Standard: EN 62368-1, EN 61010-1 og EN 61010-2-201
Merkestrøm (In): 16 A kontinuerlig
Merkespenning (Un): 230 V AC (184–264 V AC)
Frekvens: 16 ⅓–440 Hz
Maksimal startstrøm: 43 A topp / 30,1 A RMS (±6 %)
Begrensningstid: 250 ms (±50 ms)
Pause mellom to begrensninger: Minst 20 s
Maksimal kapasitiv last: 5000 µF
Anbefalt automatsikring foran: B13–B16 A (maks. 16 A)
Egenforbruk: 1,1 W ved 230 V AC
EMC: EN 55032 klasse B
Beskyttelsesklasse: II
Bredde: 1 modul (17,9 mm)
Høyde: 89,5 mm
Dybde: 62,8 mm
Montering: DIN-skinne
Kapslingsgrad: IP20
Ledertverrsnitt: 0,2–2,5 mm² enkjernet/flertrådet, 0,25–2,5 mm² med endehylse
Tiltrekkingsmoment: 0,5–0,6 Nm
Omgivelsestemperatur i drift: −40 til +55 °C (−40 til +50 °C ved 16 A)
Lagringstemperatur: −40 til +85 °C
Merknader:
Kun for kapasitive laster, for eksempel LED-drivere. Skal ikke brukes med transformatorer, spoler, motorer, varmeelementer, resistive laster eller DC.
Startstrømbegrenseren må slås på samtidig med lasten for å virke.
Ved kontaktorstyring skal startstrømbegrenseren kobles etter kontaktoren, ikke før.
Skal alltid ha automatsikring på maks. 16 A foran.
N-leder sløyfes gjennom. Begrensningen virker på faselederen.
Klemmene er kun godkjent for kobber (Cu).
Hold minst 18 mm avstand til varmeutviklende utstyr, og hold ventilasjonsåpningene over og under fri.
