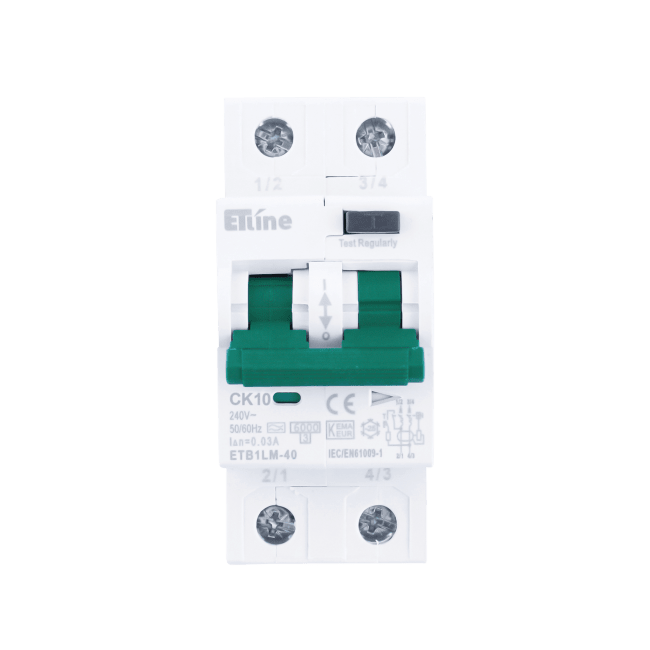

ETLINE JFA 2P2M 10A-CK-KAR
30mA 6kA
Produktnummer: 1634585
Produsent: ETLINE
Prisenhet: STK
Minste salgsforpakking: STK = 1 STK
Minste salgsforpakking: STK = 1 STK
Lagerbeholdning:
inkl. mva.
ETLINE - Etman's eget sikringsmateriell
ETLINE ETB1LM-40, jordfeilautomat med meget store anvendelsesområder. Den er godkjent etter EN 60898 og IEC 61009, og benyttes i anlegg for sakkyndig og usakkyndig betjening.
Etline jordfeilautomat med CK-karakteristikk har I2-verdi på 1.3, og tilfredsstiller med dette NEK400-8-832-Elektriske installasjoner i boliger
Merkestrøm (In): 10A.
Merkespenning (Un): 230V (1+N / 2P).
Merkeutløserstrøm jordfeilmodul (IΔn): 30mA Type-A.
Antall poler: 2.
Antall moduler: 2.
Modulbredde: 17,8 mm.
Utløserkarakteristikk iht. EN 60898: CK-kurve.
Bryteevne iht. EN 60898: 6kA ved 230/400V AC.
Tiltrekkingsmoment: 2,5Nm.
Skruehode: PH2.
Ved tilkobling av mer enn 1 stk leder, tillates maksimalt 2 stk ledere av samme utførelse og ledertverrsnitt i samme klemme.
Aluminiumsledere skal ikke tilkobles direkte på klemmer, godkjente Al/Cu-overganger skal benyttes.
Test av jordfeilautomat:
Testknapp på jordfeilautomat skal funksjonstestes minst 1 gang i året under normale forhold.
Ved andre installasjonsforhold, må det vurderes om det skal funksjonstestes ytterligere.
Etline jordfeilautomat med CK-karakteristikk har I2-verdi på 1.3, og tilfredsstiller med dette NEK400-8-832-Elektriske installasjoner i boliger
Merkestrøm (In): 10A.
Merkespenning (Un): 230V (1+N / 2P).
Merkeutløserstrøm jordfeilmodul (IΔn): 30mA Type-A.
Antall poler: 2.
Antall moduler: 2.
Modulbredde: 17,8 mm.
Utløserkarakteristikk iht. EN 60898: CK-kurve.
Bryteevne iht. EN 60898: 6kA ved 230/400V AC.
Tiltrekkingsmoment: 2,5Nm.
Skruehode: PH2.
Ved tilkobling av mer enn 1 stk leder, tillates maksimalt 2 stk ledere av samme utførelse og ledertverrsnitt i samme klemme.
Aluminiumsledere skal ikke tilkobles direkte på klemmer, godkjente Al/Cu-overganger skal benyttes.
Test av jordfeilautomat:
Testknapp på jordfeilautomat skal funksjonstestes minst 1 gang i året under normale forhold.
Ved andre installasjonsforhold, må det vurderes om det skal funksjonstestes ytterligere.
| Spesifikasjoner | |
|---|---|
| Spenningstype | AC |
| Innbyggingsdybde | 49.5Millimeter |
| Merkestrøm | 10Ampére |
| Merkespenning | 230Volt |
| Utløsningskarakteristikk | Andre |
| Nominell isolasjonspenning Ui | 500Volt |
| Nominell feilstrøm | 0.03Ampére |
| Lekkasjestrømtype | A |
| Støtstrømskapasitet | 3Kilo-Ampére |
| Energibegrensningsklasse | 3 |
| Forurensningsgrad | 2 |
| Bredde i antall modulmellomrom | 2 |
| Frekvens | 50/60 Hz |
| Beskyttelsesklasse IP | IP20 |
| Antall beskyttede poler | 2 |
| Medkoblende nulleder | Nei |
| Nominell brytekapasitet etter IEC 60947-2 | 6Kilo-Ampére |
| Tilkoblingsbart ledertverrsnitt entrådet | 0.75 - 25Kvadratmillimeter |
| Tilkoblingsbart ledertverrsnitt flertrådet | 0.75 - 16Kvadratmillimeter |
| Omgivelsestemperatur under drift | -25 - 40Grad Celsius |
| Innfelt montasje | Ja |
| Poltall (totalt) | 2 |
| Beskyttelse mot feilutløsing | Nei |
| Merkespenningstyrke Uimp | 4kilovolt |
| Nominell kortslutningskapasitet lcn iflg. EN 61009-1 | 6Kilo-Ampére |
| Utkoblingskarakteristikk | Ikke forsinket |
| Nominell frakoblingsevne iflg EN 61009 | 6Kilo-Ampére |
Etter forskrift om elektrisk utstyr § 21 plikter Etman å informere våre forbrukere om at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet.
Ønsker du mer informasjon om hva du kan gjøre selv, se ekstern lenke til dsb (Direktoratet for samfunnssikkerhet og beredskap)
