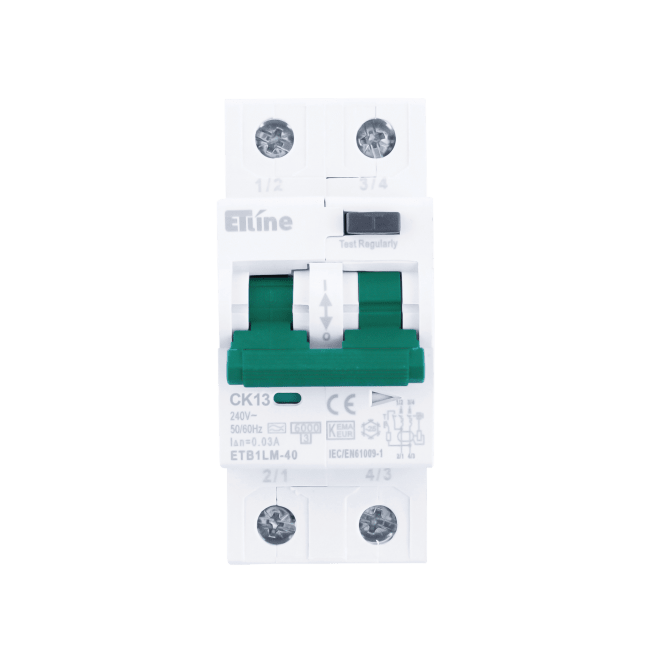

ETLINE JFA 2P2M 13A-CK-KAR
30mA 6kA
| Produktnummer: | 1634586 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
ETLINE - Etman's eget sikringsmateriell
ETLINE ETB1LM-40 er en 2-polet jordfeilautomat på 2 moduler for IT- og TT-anlegg 230 V og for kurser mellom fase og N i TN-anlegg 400 V. Begge polene beskytter mot overlast og kortslutning, og jordfeilvernet er 30 mA type-A. Jordfeilautomaten er godkjent etter IEC 61009-1 og brukes i anlegg for sakkyndig og usakkyndig betjening. CK-karakteristikken har I2 = 1,3 × In og tilfredsstiller dermed NEK 400-8-823 Elektriske installasjoner i boliger.
Tekniske data:
Produktserie: ETB1LM-40
Standard: IEC 61009-1
Merkestrøm (In): 13 A
Utløserkarakteristikk: CK-kurve (I1 = 1,05 × In, I2 = 1,3 × In, momentanutløsning 5–10 × In)
Merkespenning (Un): 230 V AC (2P)
Frekvens: 50/60 Hz
Merkeutløserstrøm (IΔn): 30 mA, type A
Poler: 2P (2 beskyttede poler)
Bryteevne (Icn) iht. IEC 61009-1: 6 kA
Energibegrensningsklasse: 3
Merkeisolasjonsspenning (Ui): 500 V
Merkestøtholdspenning (Uimp): 4 kV
Støtstrømskapasitet: 3 kA
Bredde: 2 moduler (36 mm)
Høyde: 82 mm
Innbyggingsdybde: 60 mm fra DIN-skinne til frontplate (72 mm totalt)
Montering: DIN-skinne
Kapslingsgrad: IP20
Ledertverrsnitt: 1,5–25 mm² enkjernet/flertrådet, 1,5–16 mm² mangetrådet med endehylse
Tiltrekkingsmoment: 2,5 Nm
Skruehode: PH2
Omgivelsestemperatur i drift: −25 til +40 °C (merkestrøm gjelder ved 30 °C)
Indikering: Venstre flagg rødt = innkoblet, grønt = utkoblet eller utløst på overlast/kortslutning; høyre pil blå = utløst på jordfeil
Merknader:
Maksimalt 2 ledere av samme tverrsnitt og utførelse i samme klemme.
Klemmene er kun godkjent for kobber (Cu). Aluminiumsledere kan kun tilkobles med godkjente Al/Cu-overganger.
Testknappen skal funksjonstestes minst én gang i året ved normale installasjonsforhold. Ved andre forhold må det vurderes om vernet skal testes oftere.
Backup: ETLINE ETB1-63H (automatsikring eller overlastvern) oppstrøms gir backup opp til 10 kA, og ETLINE ETM2E-100 eller ETM2E-250 oppstrøms gir backup opp til 20 kA. Merkestrømmen oppstrøms skal være lik eller større enn for jordfeilautomaten. Tabellene står i «ETline backup og selektivitet 2026» og i FEBDOK.
Selektiviteten mot vern oppstrøms står i tabell 4a i «ETline backup og selektivitet 2026».
Utløserkurvene står i ETLINE-bladet «ETline utløserkurver».
Tilbehør: Lås 1634534 med hengelås 1634670.
Tekniske data:
Produktserie: ETB1LM-40
Standard: IEC 61009-1
Merkestrøm (In): 13 A
Utløserkarakteristikk: CK-kurve (I1 = 1,05 × In, I2 = 1,3 × In, momentanutløsning 5–10 × In)
Merkespenning (Un): 230 V AC (2P)
Frekvens: 50/60 Hz
Merkeutløserstrøm (IΔn): 30 mA, type A
Poler: 2P (2 beskyttede poler)
Bryteevne (Icn) iht. IEC 61009-1: 6 kA
Energibegrensningsklasse: 3
Merkeisolasjonsspenning (Ui): 500 V
Merkestøtholdspenning (Uimp): 4 kV
Støtstrømskapasitet: 3 kA
Bredde: 2 moduler (36 mm)
Høyde: 82 mm
Innbyggingsdybde: 60 mm fra DIN-skinne til frontplate (72 mm totalt)
Montering: DIN-skinne
Kapslingsgrad: IP20
Ledertverrsnitt: 1,5–25 mm² enkjernet/flertrådet, 1,5–16 mm² mangetrådet med endehylse
Tiltrekkingsmoment: 2,5 Nm
Skruehode: PH2
Omgivelsestemperatur i drift: −25 til +40 °C (merkestrøm gjelder ved 30 °C)
Indikering: Venstre flagg rødt = innkoblet, grønt = utkoblet eller utløst på overlast/kortslutning; høyre pil blå = utløst på jordfeil
Merknader:
Maksimalt 2 ledere av samme tverrsnitt og utførelse i samme klemme.
Klemmene er kun godkjent for kobber (Cu). Aluminiumsledere kan kun tilkobles med godkjente Al/Cu-overganger.
Testknappen skal funksjonstestes minst én gang i året ved normale installasjonsforhold. Ved andre forhold må det vurderes om vernet skal testes oftere.
Backup: ETLINE ETB1-63H (automatsikring eller overlastvern) oppstrøms gir backup opp til 10 kA, og ETLINE ETM2E-100 eller ETM2E-250 oppstrøms gir backup opp til 20 kA. Merkestrømmen oppstrøms skal være lik eller større enn for jordfeilautomaten. Tabellene står i «ETline backup og selektivitet 2026» og i FEBDOK.
Selektiviteten mot vern oppstrøms står i tabell 4a i «ETline backup og selektivitet 2026».
Utløserkurvene står i ETLINE-bladet «ETline utløserkurver».
Tilbehør: Lås 1634534 med hengelås 1634670.
