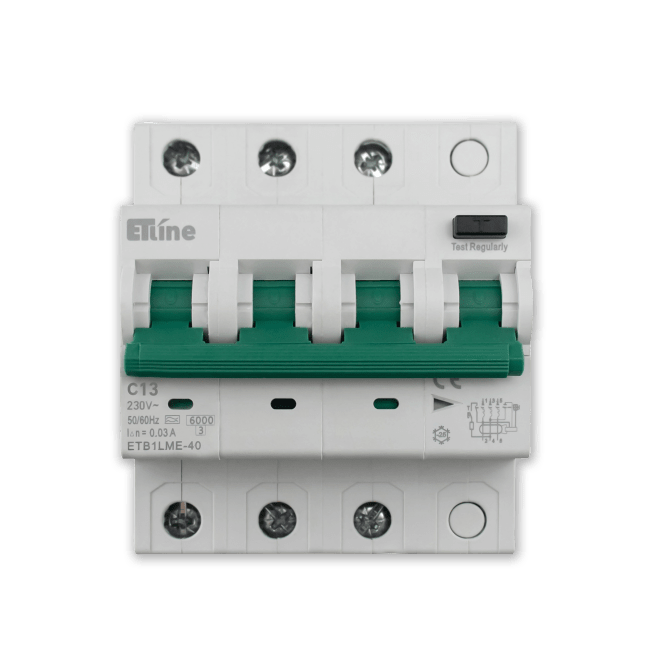

ETLINE JFA EL 3P4M 13A-C-KAR

IT/TT 30mA 6kA ELEKTRONISK

Produktnummer: 1634558
Produsent: ETLINE
Prisenhet: STK
Minste salgsforpakking: STK = 1 STK
Lagerbeholdning:

inkl. mva.

Kjøp
Legg til favoritter

ETLINE - Etman's eget sikringsmateriell


ETLINE ETB1LME-40, elektronisk jordfeilautomat med meget store anvendelsesområder. Godkjent etter IEC 61009, og benyttes i anlegg for sakkyndig og usakkyndig betjening. Jordfeilautomat er ikke retningsbestemt.

Merkestrøm (In): 13A.
Merkespenning (Un): 230V (3P).
Merkeutløserstrøm jordfeilmodul (IΔn): 30mA Type-A.
Antall poler: 3.
Antall moduler: 4.
Modulbredde: 17,8 mm.
Utløserkarakteristikk iht. EN 60898: C-kurve.
Bryteevne iht. EN 60898: 6kA ved 230/400V AC.
Tiltrekkingsmoment: 2,5Nm.
Skruehode: PH2.

Ved tilkobling av mer enn 1 stk leder, tillates maksimalt 2 stk ledere av samme utførelse og ledertverrsnitt i samme klemme.
Den fjerde-pol som er blendet av gjelder også i samleskinnesporet så ved bruk av 4-samleskinne må N-kobberskinne plukkes ut for å passe inn.
Aluminiumsledere skal ikke tilkobles direkte på klemmer, godkjente Al/Cu-overganger skal benyttes.

Test av jordfeilautomat:
Testknapp på jordfeilautomat skal funksjonstestes minst 1 gang i året under normale forhold.
Ved andre installasjonsforhold, må det vurderes om det skal funksjonstestes ytterligere.
Spesifikasjoner
Spenningstype AC
Innbyggingsdybde 49.5Millimeter
Merkestrøm 13Ampére
Merkespenning 230Volt
Utløsningskarakteristikk C
Nominell isolasjonspenning Ui 500Volt
Nominell feilstrøm 0.03Ampére
Lekkasjestrømtype A
Støtstrømskapasitet 3Kilo-Ampére
Energibegrensningsklasse 3
Forurensningsgrad 2
Bredde i antall modulmellomrom 4
Frekvens 50/60 Hz
Beskyttelsesklasse IP IP20
Antall beskyttede poler 3
Nominell brytekapasitet etter IEC 60947-2 6Kilo-Ampére
Tilkoblingsbart ledertverrsnitt entrådet 0.75 - 25Kvadratmillimeter
Tilkoblingsbart ledertverrsnitt flertrådet 0.75 - 16Kvadratmillimeter
Omgivelsestemperatur under drift -25 - 40Grad Celsius
Innfelt montasje Ja
Poltall (totalt) 3
Beskyttelse mot feilutløsing Nei
Merkespenningstyrke Uimp 4kilovolt
Nominell kortslutningskapasitet lcn iflg. EN 61009-1 6Kilo-Ampére
Utkoblingskarakteristikk Ikke forsinket
Nominell frakoblingsevne iflg EN 61009 6Kilo-Ampére
