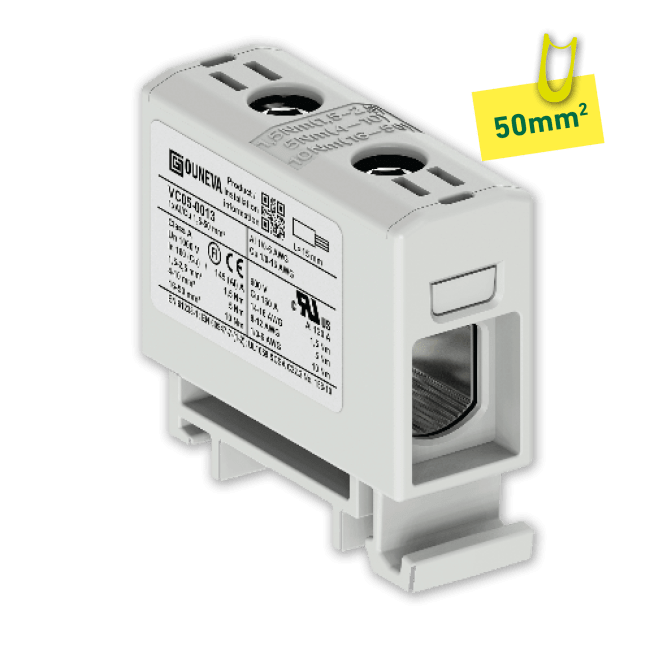

ETLINE KOBLINGSKLEMME GRÅ

AL/CU 50MM2 ENKEL V2

Produktnummer: 1211628
Produsent: ETLINE
Prisenhet: STK
Minste salgsforpakking: STK = 1 STK
Lagerbeholdning:

inkl. mva.

Kjøp
Legg til favoritter


Grå enkel koblingsklemme for aluminiums- og kobberledere fra 1,5-50mm². Koblingsklemmen er for DIN-skinne montering.
Ved tilkobling av aluminiumsleder, skal tilkoblet leder før montasje alltid rundpresses, børstes, og fettes.
Antall terminaler: 2.
Driftstemperatur: -25 - +80°C.
Minste installasjonstemperatur: +10°C.

Maksimalt antall ledere per terminal:
Al-leder: 1 stk.
Cu-leder: 3 stk (Se installasjonsmanual for maksimalt antall iht. ledertverrsnitt.)
NB: Ved bruk av flere ledere i en terminal, skal tilkoblede ledere være i samme tverrsnitt og utførelse.

Maks merkestrøm:
Cu-leder: 160A
Al-leder: 145A.

Tverrsnitt Al: 1,5mm² - 50mm²
Tverrsnitt Cu enkjernet/flertrådet: 1,5mm² - 50mm²
Tverrsnitt Cu mangetrådet med endehylse: 1,5mm² - 35mm²

Tiltrekkingsmoment:
1,5mm² - 2,5mm²: 1,5Nm
4mm² - 10mm²: 5Nm
16mm² - 50mm²: 10Nm
NB: Hold igjen klemme under tiltrekking av leder slik at klemme ikke vrir seg, se installasjonsmanual.
Spesifikasjoner
Monteringsmetode DIN-skinne, 35 mm
Farge Grå
Bredde 18Millimeter
Høyde 47.6Millimeter
Dybde 43.2Millimeter
Merkespenning 1000Volt
Driftstemperaturområde -25 - 80Grad Celsius
Isolasjonmaterialets flammehemmende-klasse ACC. med UL94 V0
Terminalplate nødvendig Nei
Tilkoblingstype 1 Skrukobling
Tilkoblingstype 2 Skrukobling
Antall etasjer 1
Antall klemmeposisjoner per nivå 2
Internt koblede trinn Nei
Tilkoblingsbart ledertverrsnitt entrådet 1.5 - 50Kvadratmillimeter
Tilkoblingsbart ledertverrsnitt fintrådet med endehylse 1.5 - 35Kvadratmillimeter
Tilkoblingsbart ledertverrsnitt flertrådet 1.5 - 50Kvadratmillimeter
Materiale i isolasjonskropp Termoplast
Merkestrøm In 160Ampére
Eksplosjonssikker utførelse Ex e Nei
