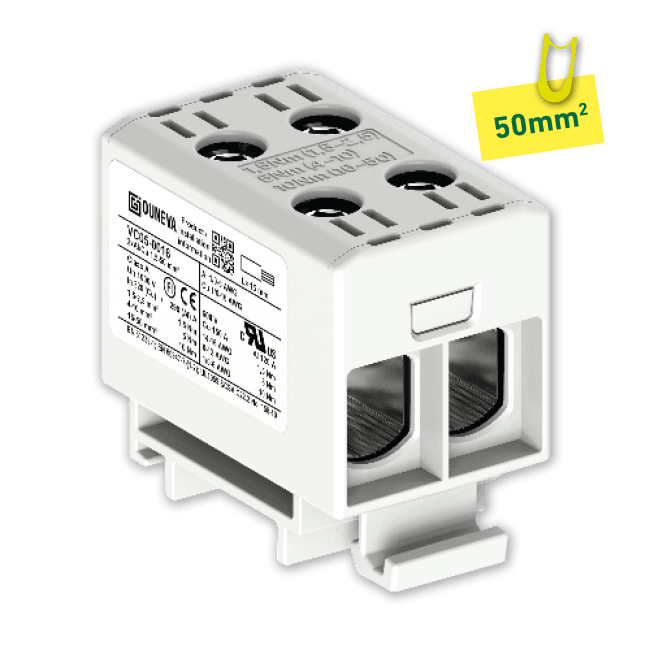

ETLINE KOBLINGSKLEMME GRÅ
AL/CU 50MM2 DOBBEL V2
| Produktnummer: | 1211631 |
| Produsent: | Ouneva group |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
ETLINE koblingsklemme Al/Cu 50 mm² dobbel V2 er en grå koblingsklemme med 4 terminaler for aluminiums- og kobberledere 1,5–50 mm². Klemmen brukes til å skjøte og forgrene ledere og monteres på 35 mm DIN-skinne. Klemmekroppen er av fortinnet aluminium, og isolasjonshuset er av polyamid i brannklasse UL94 V-0. Klemmen er i samsvar med EN 61238-1 og EN 60947-7-1.
Tekniske data:
Produktserie: Koblingsklemme Al/Cu 50 mm² dobbel V2
Farge: Grå
Standard: EN 61238-1 og EN 60947-7-1
Merkestrøm (In): 320 A Cu-leder, 290 A Al-leder
Merkespenning (Un): 1000 V
Antall terminaler: 4
Mål (B × H × D): 30 × 47,6 × 43,2 mm
Montering: 35 mm DIN-skinne
Kapslingsgrad: IP20
Materiale: Klemmekropp av fortinnet aluminium, isolasjonshus av polyamid PA66 (UL94 V-0)
Ledertverrsnitt Al: 1,5–50 mm²
Ledertverrsnitt Cu: 1,5–50 mm² enkjernet/flertrådet, 1,5–35 mm² mangetrådet med endehylse
Maksimalt antall ledere per terminal: Al 1; Cu 3 (1,5–16 mm²), 2 (25 mm²), 1 (35–50 mm²)
Tiltrekkingsmoment: 1,5 Nm (1,5–2,5 mm²), 5 Nm (4–10 mm²), 10 Nm (16–50 mm²)
Skruehode: SW 5 (nøkkelvidde 5 mm)
Avmantlingslengde: 15 mm
Driftstemperatur: Maks. +80 °C
Merknader:
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Mangetrådet leder (klasse 5 og 6) bør ha endehylse.
Ved flere ledere i samme terminal skal lederne ha samme tverrsnitt og utførelse.
Maksimalt antall ledere gjelder bare klemmer som monteres industrielt, se installasjonsmanualen.
Hver beskyttelsesleder (PE) og nøytralleder (N) skal ha sin egen terminal.
Én entrådet 16 mm² Al-leder (klasse 1) trekkes til med 5 Nm.
Hold igjen klemmen under tiltrekking, slik at den ikke vrir seg.
Klemmen kan merkes med merkeskilt i 5 mm bredde.
Tekniske data:
Produktserie: Koblingsklemme Al/Cu 50 mm² dobbel V2
Farge: Grå
Standard: EN 61238-1 og EN 60947-7-1
Merkestrøm (In): 320 A Cu-leder, 290 A Al-leder
Merkespenning (Un): 1000 V
Antall terminaler: 4
Mål (B × H × D): 30 × 47,6 × 43,2 mm
Montering: 35 mm DIN-skinne
Kapslingsgrad: IP20
Materiale: Klemmekropp av fortinnet aluminium, isolasjonshus av polyamid PA66 (UL94 V-0)
Ledertverrsnitt Al: 1,5–50 mm²
Ledertverrsnitt Cu: 1,5–50 mm² enkjernet/flertrådet, 1,5–35 mm² mangetrådet med endehylse
Maksimalt antall ledere per terminal: Al 1; Cu 3 (1,5–16 mm²), 2 (25 mm²), 1 (35–50 mm²)
Tiltrekkingsmoment: 1,5 Nm (1,5–2,5 mm²), 5 Nm (4–10 mm²), 10 Nm (16–50 mm²)
Skruehode: SW 5 (nøkkelvidde 5 mm)
Avmantlingslengde: 15 mm
Driftstemperatur: Maks. +80 °C
Merknader:
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Mangetrådet leder (klasse 5 og 6) bør ha endehylse.
Ved flere ledere i samme terminal skal lederne ha samme tverrsnitt og utførelse.
Maksimalt antall ledere gjelder bare klemmer som monteres industrielt, se installasjonsmanualen.
Hver beskyttelsesleder (PE) og nøytralleder (N) skal ha sin egen terminal.
Én entrådet 16 mm² Al-leder (klasse 1) trekkes til med 5 Nm.
Hold igjen klemmen under tiltrekking, slik at den ikke vrir seg.
Klemmen kan merkes med merkeskilt i 5 mm bredde.
Etter forskrift om elektrisk utstyr § 21 plikter Etman å informere våre forbrukere om at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet.
