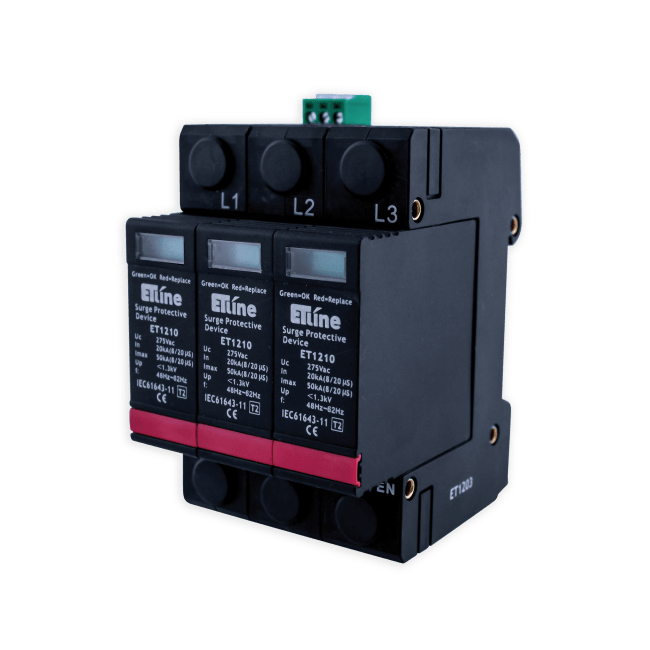

ETLINE OVERSPENNINGSVERN
3P 275V TENNSPENNING, TN/TT
Produktnummer: 1634433
Produsent: ETLINE
Prisenhet: STK
Minste salgsforpakking: STK = 1 STK
Minste salgsforpakking: STK = 1 STK
Lagerbeholdning:
inkl. mva.
ETLINE - Etman's eget sikringsmateriell
Overspenningsvern 275V 3-pol for TN-nett, For bruk i anlegg med distribuert jord.
Overspenningsvernet er basert på varistor-teknologi.
Vernet leveres med alarmkontakt NO/NC, for å signalisere eksternt om overspenningsvern har løst ut.
Patronene er utskiftbare, og kan byttes dersom en eller flere har løst ut.
NB: Etter nye krav i NE399 (NEK400:2022) ved montering av overspenningsvern i TKS eller Etasjefordeler er det krav til lydvarsler eller lysvarsling inne i boligen ved utløst patron.
Teknisk info:
• Type overspenningsvern: Type 2.
• Merkespenning Uc: 275VAC.
• Antall poler: 3.
• Avledningsevne strøm (8/20) In: 20kA.
• Maksimal avledningsevne strøm (8/20) Imax: 40kA.
• Avledningsspenning Up: <1.3 kV.
• Største forankoblet sikring: 125A gL/gG.
• Tiltrekkingsmoment: 2,5Nm.
• Minste tillatte tverrsnitt på jordleder: 6mm²
• Elnummer reservepatron 275V: 1634435.
Overspenningsvernet er basert på varistor-teknologi.
Vernet leveres med alarmkontakt NO/NC, for å signalisere eksternt om overspenningsvern har løst ut.
Patronene er utskiftbare, og kan byttes dersom en eller flere har løst ut.
NB: Etter nye krav i NE399 (NEK400:2022) ved montering av overspenningsvern i TKS eller Etasjefordeler er det krav til lydvarsler eller lysvarsling inne i boligen ved utløst patron.
Teknisk info:
• Type overspenningsvern: Type 2.
• Merkespenning Uc: 275VAC.
• Antall poler: 3.
• Avledningsevne strøm (8/20) In: 20kA.
• Maksimal avledningsevne strøm (8/20) Imax: 40kA.
• Avledningsspenning Up: <1.3 kV.
• Største forankoblet sikring: 125A gL/gG.
• Tiltrekkingsmoment: 2,5Nm.
• Minste tillatte tverrsnitt på jordleder: 6mm²
• Elnummer reservepatron 275V: 1634435.
Spesifikasjoner | |
---|---|
Monteringsmetode | Samleskinne |
Antall ledere (uten jord) | 3 |
DIN-størrelse | 3 TE |
Sikkerhetsnivå | 1.3kilovolt |
Maks kontinuerlig spenning AC | 275Volt |
Nominell utladning støtstrøm (8/20) | 20Kilo-Ampére |
Merkespenning AC | 230Volt |
Testklasse type 2 | Ja |
Signalisering ved enheten | Optisk |
Beskyttelsesklasse IP | IP20 |
Inegrert sikring | Nei |
Max ledertverrsnitt stiv (en- / flertrådig) | 35Kvadratmillimeter |
Max ledertverrsnitt fleksibel fintrådig) | 25Kvadratmillimeter |
Netttype TN | Ja |
Netttype TT | Ja |
Maks. Avlederstøtstrøm (8/20) | 40Kilo-Ampére |
Kortslutningsfasthet (Isccr) | 25Kilo-Ampére |
