ETLINE SMARTSKAP OU 2R 15D
NEK 700 2x25MOD
| Produktnummer: | 1740341 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
Husk at base bestilles utenom

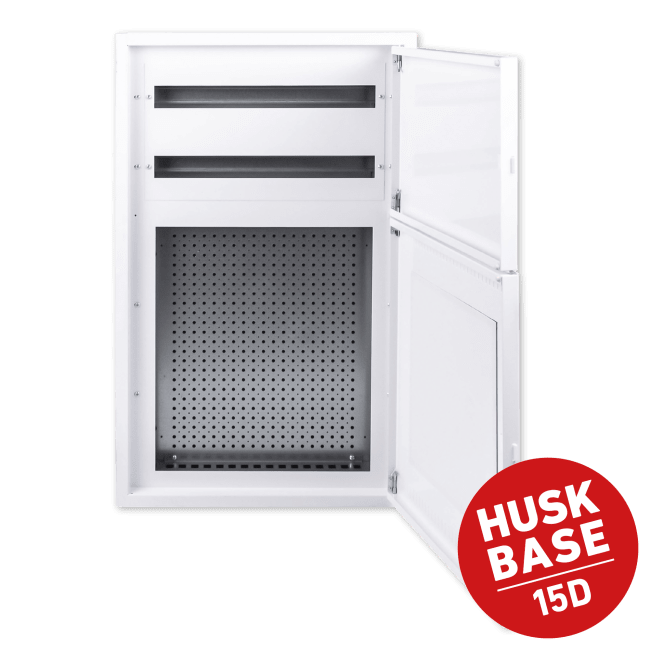

ETLINE SmartSkap 2 rader OU 15D NEK 700 er et innfelt sikringsskap med svakstrømsfelt i bunnen, for montasje i CC60-stenderverk med 12–24 mm veggtykkelse, tilpasset anlegg der NEK 700 legges til grunn. Kraftfeltet har egen avdekking for enklere arbeid, feilsøking og måling, og keystone-patchepanelet kan tas ut for full tilgang til hele svakstrømsfeltet uten å fjerne frontavdekkingen. Base og front med innsats leveres som to separate varer, slik at basen kan monteres før fronten bestilles. Skapet er i samsvar med IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208.
Tekniske data:
Skaptype: SmartSkap 2 rader over-under (OU) B55 15D
Standard: IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208
Godkjent for inntil (In): 3 × 80 A IT/TT 230 V AC 50 Hz, 4 × 80 A TN 400 V AC 50 Hz
Antall rader: 2 × 25 moduler (50 moduler totalt)
Svakstrømsfelt, innvendig (H × B × D): 502 × 426 × 102 mm
Keystone-patchepanel: Avtagbart, i topp og bunn av svakstrømsfeltet
Utsparinger for innfelt Schuko-stikk: 3 stk, 50 × 50 mm
Frontmål (H × B): 948 × 578 mm
Innfellingsmål base (H × B × D): 918 × 545 × 146 mm
Dører: 2 stk, metall på kraftfeltet og plastvindu på svakstrømsfeltet for bedre signalgjennomgang; standard høyrehengslet, kan hengsles til venstre
Jordskinner: 2 stk KLB24, begge i topp
Materiale: Varmgalvanisert stål
Skruer: T25 (Torx)
Montering: Innfelt i CC60-stenderverk, veggtykkelse 12–24 mm
Kapslingsgrad: IP2XC
Farge: Hvit (RAL 9003)
Merknader:
Basen bestilles separat: ETLINE SmartSkap base 15D justerbar (1740340).
Basen justeres etter justeringsveiledningen i produktarket «ETLINE Fordelingsskap smartskap».
Til utsparingene passer ETLINE stikk for SmartSkap 4 × Schuko (1634674), som monteres med brakett 1704554.
Svakstrømsfeltet dekker minstekravet i NEK 700 for gulvareal opptil 150 m².
Tekniske data:
Skaptype: SmartSkap 2 rader over-under (OU) B55 15D
Standard: IEC/EN 61439-1, IEC/EN 61439-3 og IEC/EN 62208
Godkjent for inntil (In): 3 × 80 A IT/TT 230 V AC 50 Hz, 4 × 80 A TN 400 V AC 50 Hz
Antall rader: 2 × 25 moduler (50 moduler totalt)
Svakstrømsfelt, innvendig (H × B × D): 502 × 426 × 102 mm
Keystone-patchepanel: Avtagbart, i topp og bunn av svakstrømsfeltet
Utsparinger for innfelt Schuko-stikk: 3 stk, 50 × 50 mm
Frontmål (H × B): 948 × 578 mm
Innfellingsmål base (H × B × D): 918 × 545 × 146 mm
Dører: 2 stk, metall på kraftfeltet og plastvindu på svakstrømsfeltet for bedre signalgjennomgang; standard høyrehengslet, kan hengsles til venstre
Jordskinner: 2 stk KLB24, begge i topp
Materiale: Varmgalvanisert stål
Skruer: T25 (Torx)
Montering: Innfelt i CC60-stenderverk, veggtykkelse 12–24 mm
Kapslingsgrad: IP2XC
Farge: Hvit (RAL 9003)
Merknader:
Basen bestilles separat: ETLINE SmartSkap base 15D justerbar (1740340).
Basen justeres etter justeringsveiledningen i produktarket «ETLINE Fordelingsskap smartskap».
Til utsparingene passer ETLINE stikk for SmartSkap 4 × Schuko (1634674), som monteres med brakett 1704554.
Svakstrømsfeltet dekker minstekravet i NEK 700 for gulvareal opptil 150 m².
