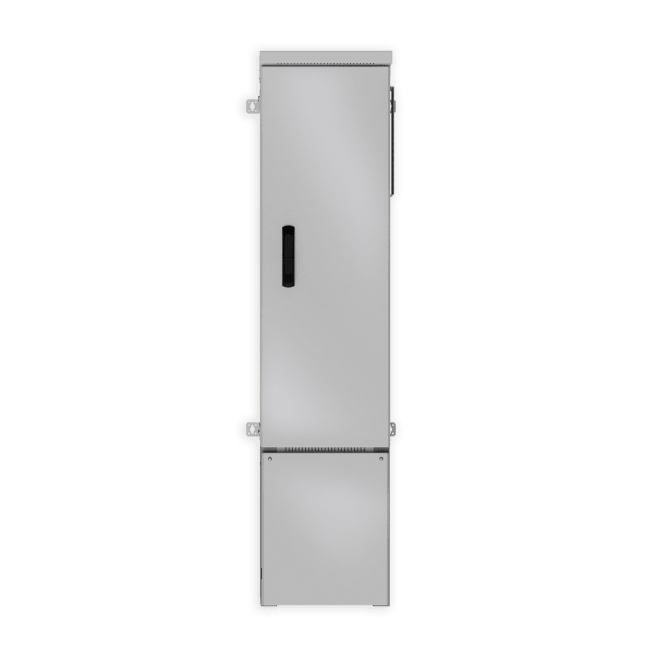

ETLINE TKS 1M GRÅ TOMT
| Produktnummer: | 1703280 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
ETLINE - Etman's eget sikringsmateriell
ETLINE TKS 1M tomt er et tomt tilknytningsskap for 1 måler, i enkeltvegget utførelse av sjøvannsbestandig aluminium, klart for egen bygging. Det kan monteres på vegg, delvis nedgravd eller frittstående, og kapslingen tåler saltvannsmiljø uten etterbehandling. Skapet har isolasjonsplate i bunnen og montasjeplate for antenne. Skapet tilfredsstiller kravene i NEK 399:2022 og NEK 439-1/-3:2013.
Tekniske data:
Skaptype: Tomt skap
Standard: NEK 399:2022 og NEK 439-1/-3:2013
Typeprøvd etter: NEK IEC 60068-2-1 (kulde), NEK IEC 60068-2-2 (tørr varme) og NEK IEC 60068-2-14 (temperaturendring)
Antall målerplasser: 1
Maks. merkestrøm: 80 A per målerfelt
Mål (H × B × D): 1520 × 360 × 230 mm
Svakstrømsfelt, montasjeplass (H × B × D): 250 × 250 × 110 mm
Antenne: Montasjeplate med gjennomføringer 12 mm og 20 mm
DIN-rader: 2 × 13 moduler
Materiale: Sjøvannsbestandig aluminium, enkeltvegget
Farge: Lys grå (RAL 7035)
Skruer: T25
Montering: Vegg, delvis nedgravd 10–15 cm eller frittstående på nedstøpt betong, såle eller base
Kapslingsgrad: IPX4 (AD4)
Slagfasthet: IK10 (AG2)
Omgivelsestemperatur i drift: −40 til +70 °C (AA2–AA6)
Korrosjonsklasse: C4
Merknader:
Leveres med 4 veggbraketter, kabelfester for U-profil, jordskinneklemmer, 1 trekantnøkkel og festeskruer.
Alle kabler og rør skal gjennom isolasjonsplaten i bunnen, og hull, gjennomføringer og rør skal tettes for å unngå kondens.
Med merkeskiltet «Integrert fordeling» kan egne forbrukskurser monteres på ledig DIN-skinne.
Etman anbefaler minst 10 mm avstand fra vegg. Ved montasje på sydvendt vegg bør varmeelement i skapet vurderes.
Monteres skapet på brennbart underlag, må bunnen tettes med ikke-brennbar masse.
Tekniske data:
Skaptype: Tomt skap
Standard: NEK 399:2022 og NEK 439-1/-3:2013
Typeprøvd etter: NEK IEC 60068-2-1 (kulde), NEK IEC 60068-2-2 (tørr varme) og NEK IEC 60068-2-14 (temperaturendring)
Antall målerplasser: 1
Maks. merkestrøm: 80 A per målerfelt
Mål (H × B × D): 1520 × 360 × 230 mm
Svakstrømsfelt, montasjeplass (H × B × D): 250 × 250 × 110 mm
Antenne: Montasjeplate med gjennomføringer 12 mm og 20 mm
DIN-rader: 2 × 13 moduler
Materiale: Sjøvannsbestandig aluminium, enkeltvegget
Farge: Lys grå (RAL 7035)
Skruer: T25
Montering: Vegg, delvis nedgravd 10–15 cm eller frittstående på nedstøpt betong, såle eller base
Kapslingsgrad: IPX4 (AD4)
Slagfasthet: IK10 (AG2)
Omgivelsestemperatur i drift: −40 til +70 °C (AA2–AA6)
Korrosjonsklasse: C4
Merknader:
Leveres med 4 veggbraketter, kabelfester for U-profil, jordskinneklemmer, 1 trekantnøkkel og festeskruer.
Alle kabler og rør skal gjennom isolasjonsplaten i bunnen, og hull, gjennomføringer og rør skal tettes for å unngå kondens.
Med merkeskiltet «Integrert fordeling» kan egne forbrukskurser monteres på ledig DIN-skinne.
Etman anbefaler minst 10 mm avstand fra vegg. Ved montasje på sydvendt vegg bør varmeelement i skapet vurderes.
Monteres skapet på brennbart underlag, må bunnen tettes med ikke-brennbar masse.
