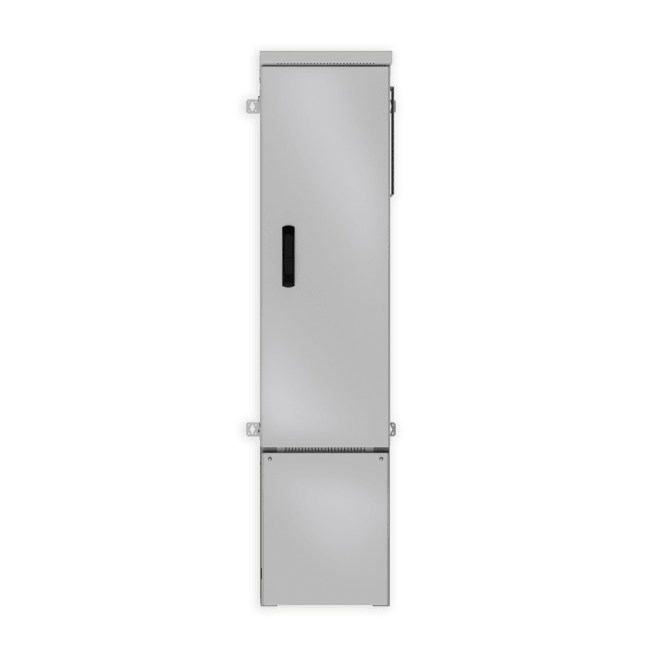

ETLINE TKS 1M TN GRÅ
MAKS 63A
| Produktnummer: | 1704512 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
Bestselger!
ETLINE TKS 1M TN maks. 63 A er et ferdigkoblet tilknytningsskap for 1 måler i TN-nett 230/400 V, i enkeltvegget utførelse av sjøvannsbestandig aluminium. Det kan monteres på vegg, delvis nedgravd eller frittstående, og kapslingen tåler saltvannsmiljø uten etterbehandling. Skapet leveres med 1 stk 3P neozedvern og 1 stk 275 V overspenningsvern, med pisker for inngående kabel og koblingsklemmer for utgående kabel. Skapet tilfredsstiller kravene i NEK 399:2022 og NEK 439-1/-3:2013.
Tekniske data:
Skaptype: Ferdigkoblet, TN 230/400 V
Standard: NEK 399:2022 og NEK 439-1/-3:2013
Typeprøvd etter: NEK IEC 60068-2-1 (kulde), NEK IEC 60068-2-2 (tørr varme) og NEK IEC 60068-2-14 (temperaturendring)
Antall målerplasser: 1
Vern: 1 stk neozed-sikringsskillebryter 3P, D02, maks. 63 A
Overspenningsvern: 1 stk 3P 275 V
Målersløyfe: 10 mm²
Mål (H × B × D): 1520 × 360 × 230 mm
Svakstrømsfelt, montasjeplass (H × B × D): 250 × 250 × 110 mm
Antenne: Montasjeplate med gjennomføringer 12 mm og 20 mm
DIN-rader: 2 × 13 moduler
Materiale: Sjøvannsbestandig aluminium, enkeltvegget
Farge: Lys grå (RAL 7035)
Skruer: T25
Montering: Vegg, delvis nedgravd 10–15 cm eller frittstående på nedstøpt betong, såle eller base
Kapslingsgrad: IPX4 (AD4)
Slagfasthet: IK10 (AG2)
Inngående kabel: Pisker for aluminiumsleder 25–50 mm²
Utgående kabel: Koblingsklemmer 2,5–50 mm² Al/Cu
Omgivelsestemperatur i drift: −40 til +70 °C (AA2–AA6)
Korrosjonsklasse: C4
Merknader:
Leveres med 4 veggbraketter, kabelfester for U-profil, jordskinneklemmer, 1 trekantnøkkel og festeskruer.
Neozedpatroner (D02) følger ikke med og bestilles separat.
Betjeningssperre for hovedbryter (1740309) kan bestilles separat.
Piskene er bare for ledere i aluminium. Rund og sektorformet leder skal ikke avmantles.
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Koblingsklemmene skal tiltrekkes med momentet som er merket på klemmen.
Alle kabler og rør skal gjennom isolasjonsplaten i bunnen, og hull, gjennomføringer og rør skal tettes for å unngå kondens.
Med merkeskiltet «Integrert fordeling» kan egne forbrukskurser monteres på ledig DIN-skinne.
Etman anbefaler minst 10 mm avstand fra vegg. Ved montasje på sydvendt vegg bør varmeelement i skapet vurderes.
Monteres skapet på brennbart underlag, må bunnen tettes med ikke-brennbar masse.
Tekniske data:
Skaptype: Ferdigkoblet, TN 230/400 V
Standard: NEK 399:2022 og NEK 439-1/-3:2013
Typeprøvd etter: NEK IEC 60068-2-1 (kulde), NEK IEC 60068-2-2 (tørr varme) og NEK IEC 60068-2-14 (temperaturendring)
Antall målerplasser: 1
Vern: 1 stk neozed-sikringsskillebryter 3P, D02, maks. 63 A
Overspenningsvern: 1 stk 3P 275 V
Målersløyfe: 10 mm²
Mål (H × B × D): 1520 × 360 × 230 mm
Svakstrømsfelt, montasjeplass (H × B × D): 250 × 250 × 110 mm
Antenne: Montasjeplate med gjennomføringer 12 mm og 20 mm
DIN-rader: 2 × 13 moduler
Materiale: Sjøvannsbestandig aluminium, enkeltvegget
Farge: Lys grå (RAL 7035)
Skruer: T25
Montering: Vegg, delvis nedgravd 10–15 cm eller frittstående på nedstøpt betong, såle eller base
Kapslingsgrad: IPX4 (AD4)
Slagfasthet: IK10 (AG2)
Inngående kabel: Pisker for aluminiumsleder 25–50 mm²
Utgående kabel: Koblingsklemmer 2,5–50 mm² Al/Cu
Omgivelsestemperatur i drift: −40 til +70 °C (AA2–AA6)
Korrosjonsklasse: C4
Merknader:
Leveres med 4 veggbraketter, kabelfester for U-profil, jordskinneklemmer, 1 trekantnøkkel og festeskruer.
Neozedpatroner (D02) følger ikke med og bestilles separat.
Betjeningssperre for hovedbryter (1740309) kan bestilles separat.
Piskene er bare for ledere i aluminium. Rund og sektorformet leder skal ikke avmantles.
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Koblingsklemmene skal tiltrekkes med momentet som er merket på klemmen.
Alle kabler og rør skal gjennom isolasjonsplaten i bunnen, og hull, gjennomføringer og rør skal tettes for å unngå kondens.
Med merkeskiltet «Integrert fordeling» kan egne forbrukskurser monteres på ledig DIN-skinne.
Etman anbefaler minst 10 mm avstand fra vegg. Ved montasje på sydvendt vegg bør varmeelement i skapet vurderes.
Monteres skapet på brennbart underlag, må bunnen tettes med ikke-brennbar masse.
Etter forskrift om elektrisk utstyr § 21 plikter Etman å informere våre forbrukere om at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet.
Ønsker du mer informasjon om hva du kan gjøre selv, se ekstern lenke til dsb (Direktoratet for samfunnssikkerhet og beredskap) http://www.sikkerhverdag.no/strom/gjor-det-selv/elektrisk-arbeid-dette-kan-du-gjore-selv-av-elektrisk-arbeid/
