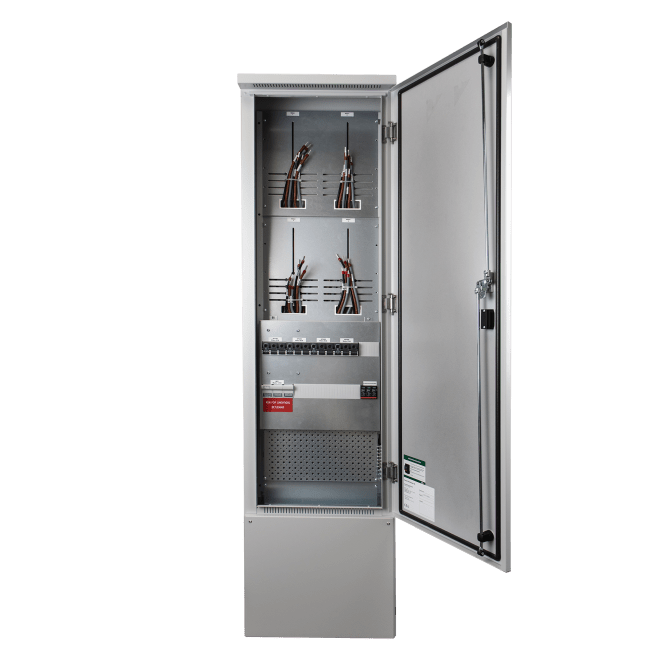

ETLINE TKS 4M IT GRÅ
MAKS 125A
| Produktnummer: | 1710919 |
| Produsent: | ETLINE |
| Prisenhet: | STK |
| Minste salgsforpakking: | STK = 1 STK |
| Lagerbeholdning: |
|
inkl. mva.
Tilknytningsskap for 1 stk stikkledning
ETLINE TKS 4M IT maks. 125 A er et ferdigkoblet tilknytningsskap for 4 målere i IT-nett 230 V, i enkeltvegget utførelse av sjøvannsbestandig aluminium. Det kan monteres på vegg, delvis nedgravd eller frittstående, og kapslingen tåler saltvannsmiljø uten etterbehandling. Skapet leveres med 1 stk 3P forankoblet sylindervern, 4 stk 3P neozedvern og 1 stk 385 V overspenningsvern for ikke-distribuert jord, med koblingsklemmer inntil 95 mm² for inngående kabel og inntil 50 mm² for utgående kabel. Skapet tilfredsstiller kravene i NEK 399:2022 og NEK 439-1/-3:2013.
Tekniske data:
Skaptype: Ferdigkoblet, IT 230 V
Standard: NEK 399:2022 og NEK 439-1/-3:2013
Typeprøvd etter: NEK IEC 60068-2-1 (kulde), NEK IEC 60068-2-2 (tørr varme) og NEK IEC 60068-2-14 (temperaturendring)
Antall målerplasser: 4
Forankoblet vern: 1 stk sylinder-sikringsskillebryter 3P, 22 × 58 mm, maks. 125 A
Vern for målerfeltene: 4 stk neozed-sikringsskillebryter 3P, D02, maks. 63 A
Overspenningsvern: 1 stk 3P 385 V, for ikke-distribuert jord
Målersløyfe: 10 mm²
Mål (H × B × D): 1918 × 500 × 230 mm
Svakstrømsfelt, montasjeplass (H × B × D): 250 × 450 × 110 mm
Antenne: Montasjeplate med gjennomføringer 12 mm og 20 mm
DIN-rader: 3 × 21 moduler
Materiale: Sjøvannsbestandig aluminium, enkeltvegget
Farge: Lys grå (RAL 7035)
Skruer: T25
Montering: Vegg, delvis nedgravd 10–15 cm eller frittstående på nedstøpt betong, såle eller base
Kapslingsgrad: IPX4 (AD4)
Slagfasthet: IK10 (AG2)
Inngående kabel: Koblingsklemmer 35–95 mm² Al/Cu
Utgående kabel: Koblingsklemmer 2,5–50 mm² Al/Cu
Omgivelsestemperatur i drift: −40 til +70 °C (AA2–AA6)
Korrosjonsklasse: C4
Merknader:
Leveres med 4 veggbraketter, kabelfester for U-profil, jordskinneklemmer, 1 trekantnøkkel og festeskruer, og betjeningssperre for hovedbryter (1740309).
Sylindersikringer (22 × 58 mm) og neozedpatroner (D02) følger ikke med og bestilles separat.
Aluminiumsledere skal rundpresses, børstes og fettes før tilkobling.
Koblingsklemmene skal tiltrekkes med momentet som er merket på klemmen.
Alle kabler og rør skal gjennom isolasjonsplaten i bunnen, og hull, gjennomføringer og rør skal tettes for å unngå kondens.
Med merkeskiltet «Integrert fordeling» kan egne forbrukskurser monteres på ledig DIN-skinne.
Etman anbefaler minst 10 mm avstand fra vegg. Ved montasje på sydvendt vegg bør varmeelement i skapet vurderes.
Monteres skapet på brennbart underlag, må bunnen tettes med ikke-brennbar masse.
